WalKAway

1-les Compartiments :

l’instrument WalkAway,
L’ordinateur LabPro
une imprimante de rapport
une imprimante de code à barres

2-Traitement des plaques par l’instrument WalkAway

l’instrument distribue de l’huile dans les cupules de plaque soulignées.
L’instrument incube les plaques à 35 °C pendant une durée comprise entre 2 et 42 heures, selon le type de plaque, le type de germe et les résultats du traitement.
L’instrument lit chaque plaque entre 20 minutes et 3 heures après le chargement, selon le type de plaque.Cette lecture initiale sert de point de référence auquel les lectures ultérieures sont comparées.
selon le type de plaque, l’instrument distribue des réactifs dans les cupules appropriées et incube les plaques pendant une durée supplémentaire
le système colorimétrique utilise la lumière provenant d’un filtre interférentiel travers les 96 cupules de chaque plaque.Des photodiodes sensibles à la lumière détectent la quantité de lumière qui traverse chaque cupule et génèrent un signal électronique correspondant pour chaque cupule. L’ordinateur intégré à l’instrument WalkAway compare ces signaux aux valeurs de contrôle enregistrées et envoie les données à LabPro pour les calculs et les analyses.
Pour les plaques rapides fluorogéniques, le système fluorométrique lit le niveau de fluorescence dans les 96 cupules de chaque plaque. Ce système permet de quantifier électriquement les résultats et de transmettre les signaux de la même façon que le système colorimétriqu
Les plaques contiennent des milieux d’identification composés de substrats et / ou d’inhibiteurs de croissance qui, selon l’espèce de bactéries présente, changent de couleur, présentent une turbidité accrue ou des modifications de fluorescence après incubation.
Pour identifier les concentrations minimales inhibitrices (CMI) d’un micro-organisme, les cupules des plaques contiennent des concentrations spécifiques d’antibiotiques. La turbidité ou la fluorescence est moindre ou inexistante dans les cupules dans lesquelles l’antibiotique a inhibé la croissance du microorganisme. L’instrument WalkAway instrument compare chaque lecture de cupule de test avec une valeur seuil. Cette valeur est un nombre fixe représentant un certain pourcentage de fluorescence ou d’absorbance relative qui correspond à une croissance cliniquement significative.

3- Utilisation de l’instrument WalkAway

❖ A partir de la première mise en route, vous devez avoir une interaction avec l’instrument WalkAway via LabPro pour effectuer des fonctions, telles que la maintenance, le chargement et déchargement des plaques, et le suivi du traitement des plaques...

Interrupteur d’alimentation

❖ L’interrupteur d’alimentation est situé sur le devant de l’instrument, dessous le panneau de contrôle avant. Le témoin lumineux s’allume en vert lorsque l’appareil est sous tension.

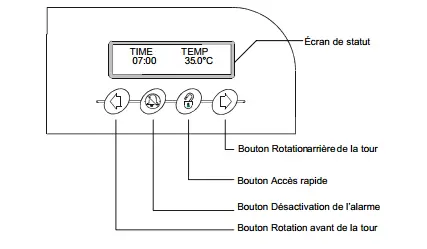

Ecran de statut et boutons du panneau de contrôle

❖ L’écran de statut de l’instrument fournit des informations telles que l’heure, la température, la pression de distribution, le numéro de la tour qui est accessible à partir de la porte d’accès aux plaques, et des messages tels qu’un blocage spécifique.

Portes d’accès

❖ L’instrument WalkAway possède trois portes d’accès contrôlées :

La porte d’accès aux plaques permet d’accéder aux tours de l’instrument pour charger et décharger des plaques. L’ouverture de la porte permet d’accéder à une seule tour à la fois. Vous pouvez charger des plaques dans la tour qui fait face à la porte d’accès aux plaques. Si vous voulez charger des plaques dans plusieurs tours, vous pouvez faire pivoter les tours.
La porte du panneau de service permet d’accéder à l’intérieur de l’instrument WalkAway pour effectuer des tâches de maintenance et de dépannage.
La porte de distribution des réactifs permet d’accéder à la tête de distribution des réactifs, à l’entonnoir des résidus et au sac des résidus. Les instruments WalkAway SI et mis à jour WalkAway comprennent aussi un distributeur automatique d’huile.

Démarrage de l’instrument WalkAway

❖ Lorsque vous mettez l’instrument WalkAway sous tension, l’écran de statut de l’instrument affiche différents messages concernant le chargement et l’exécution des programmes WalkAway. Une fois ces différents messages affichés, l’écran indique l’heure et la température.

❖ Il est recommandé de laisser l’instrument chauffer pendant au moins 1 heure avant de traiter des plaques.

Appuyez sur l’interrupteur d’alimentation situé sur le panneau de contrôle avant de l’instrument WalkAway. Lorsque l’appareil est mis sous tension, le témoin lumineux d’alimentation est éclairé en vert.
Mettez l’ordinateur LabPro et le moniteur sous tension.Lorsque le Bureau de Windows s’affiche, cliquez sur l’icône Centre de commande LabPro située sur le Bureau. Le Centre de commande s’affiche.
Vérifiez que l’heure affichée dans la partie droite de la barre des tâches de Windows est exacte. Pour ajuster l’heure ou la date, double-cliquez sur l’affichage de l’heure.
Mettez l’imprimante de rapports sous tension. Pour les instructions de chargement du papier, voir le manuel fourni avec l’imprimante.
Mettez l’imprimante de codes à barres sous tension. Pour les instructions de chargement du papier, voir le manuel fourni avec l’imprimante de codes à barres.
Mettez l’imprimante de codes à barres sous tension. Pour les instructions de chargement du papier, voir le manuel fourni avec l’imprimante de codes à barres.

Maintenance de l’instrument WalkAway

❖ Les listes de contrôle ci-après organisent la maintenance de l’instrument WalkAway en tâches journalières et périodiques.

❖ Conseil : Les procédures de maintenance figurant dans ce guide sont aussi disponibles dans LabPro en tant que référence rapide. Dans le Centre de commande, cliquez sur Aide.

♦ Maintenance quotidienne

❶ -Imprimer le rapport des diagnostics CQ WalkAway

-Toutes les informations concernant le colorimètre, le fluorimètre et le statut environnemental, affichées dans la partie inférieure du rapport, sont basées sur le dernier étalonnage effectué sur l’instrument.

-Le rapport indique un résultat—OK ou Echec—pour chaque test de diagnostic et souligne les valeurs d’étalonnage ou d’environnement en dehors de normes.

-Les systèmes de préparation et de détection des plaques fonctionnent normalement quand le statut est Activé et s’ils ne fonctionnent pas normalement le statut est Désactivé.

⇶ cliquez Imprimer⇢ Rapport Diagnostics CQ ⇢ et ensuite Imprimer. Pour voir le rapport⇢cliquez Aperçu avant impression.

❷ -Vérifier la température de l’instrument.

vous devez aussi contrôler la température du thermomètre situé en haut à gauche de l’instrument. La température doit être 35° C ±1° C. La température affichée sur le panneau de contrôle et celle du thermomètre doivent correspondre à ±0.5° C près

Selon les résultats des températures, effectuez les actions suivantes :

Si la température est trop élevée, vérifiez que la température ambiante est inférieure à 85° F (30° C).
Si la température est trop élevée, vérifiez que la température ambiante est inférieure à 85° F (30° C).
Si la température est trop basse, vérifiez que la porte du panneau d’accès est fermée pendant au moins 30 minutes et puis vérifiez la température à nouveau. Si la température est toujours trop basse, appelez le Centre d’assistance technique.
Si la différence entre la température interne et externe est supérieure à ±0.5° C, appelez le Centre d’assistance technique.

❸ -Vérifier le niveau du réservoir d’eau et le remplir si nécessaire

Le réservoir contient au maximum trois litres d’eau stérile distillée ou désionisée. Une alarme retentit si le niveau de l’eau est en-dessous de 500 ml. Vérifiez le niveau d’eau dans le réservoir tous les jours.

❹ -Vérifier les niveaux des réactifs et remplacer ou remplir les flacons si nécessaire.

❖ Vérification du niveau des réactifs :

Ouvrez la porte des flacons de réactifs et localisez les flacons. Selon les types de plaques utilisées dans votre laboratoire, il est possible que certains des dix flacons de réactifs ne soient pas utilisés. Les flacons non utilisés doivent rester en place afin de maintenir la pression du système de distribution.
Vérifiez que le niveau de réactif dans chaque flacon utilisé est d’au moins 1,9 cm. Cela correspond à un volume de réactif suffisant jusqu’à la prochaine vérification de maintenance quotidienne.

⤠ S’il reste moins de 1,9 cm de réactif dans un flacon, le volume de réactif est en-dessous du raccord en T, ou si un précipité est présent au fond du flacon, remplacer ou remplir le flacon comme indiqué dans la procédure suivante.

⤠Si un flacon est vide ou que la ligne fixée au flacon contient des bulles d’air, remplissez ou remplacez le flacon de réactif, et ensuite purgez manuellement la ligne de distribution. Pour les instructions concernant la purge manuelle des lignes, voir “Purgez les lignes de distribution des réactifs.

⤠ Si le flacon contient suffisamment de réactif, exécutez les autres tâches relatives à la maintenance du système de distribution de réactifs.

❖ Ajouter des réactifs:

Vérifiez que l’accès de maintenance a été obtenu, Vérifiez que la pression de distribution des réactifs est de 0,0 PSI. Si le système de distribution est pressurisé, cliquez sur Dépressuriser le système de distribution. Si ce bouton n’est pas disponible, cliquez sur Pressuriser le système de distribution, puis sur Dépressuriser le système de distribution.
Ouvrez la porte d’accès aux flacons de réactifs et dévisser—sens inverse des aiguilles d’une montre—le flacon de réactif qui doit être remplacé ou rempli.
Remplissez ou remplacer le flacon de réactif.
Nettoyez les éventuels résidus sur le pas de vis du flacon et vérifiez que le bord supérieur est sec.
Nettoyez le pas de vis de l’adaptateur du flacon et le joint en utilisant un tampon humidifié avec de l’eau, puis séchez-les soigneusement. Prenez soin de ne pas courber le tuyau.
Serrez le nouveau flacon dans l’adaptateur en appliquant une pression modérée avec deux doigts seulement, le pouce et l’index.

❺ -Vérifier la pression de distribution des réactifs et purger les lignes de distribution si nécessaire.

❸ -Vérifier les lignes de distribution des réactifs et nettoyer les embouts de distribution.

❻ -Nettoyer l’entonnoir des résidus de réactifs.

❼ -Vérifier le niveau du réservoir des résidus et remplacer le sac si nécessaire.

❽ -Nettoyer le disque de référence et l’écran de fluorimètre.

❸ -Vérifier l’écran de protection des photodiodes et l’écran diffuseur et les nettoyer si nécessaire.
